كيف تعمل الأقفال متعددة النقاط على تحسين إحكام إغلاق الهواء والأمان

القفل ليس الحافة. إنه نظام الضغط.

يتم تجاهل الأقفال.

هذا هو الخطأ الأول الذي أراه في مواصفات الأبواب والنوافذ: فالمشترون مهووسون بسماكة الزجاج، وعامل U، والفواصل الحرارية، وطلاء البودرة، ولون المقبض، ثم يتعاملون مع نظام القفل وكأنه ملحق في مرحلة متأخرة يحتاج فقط إلى “الشعور بالصلابة” في صالة العرض. لماذا؟

إليكم الحقيقة المزعجة: أقفال متعددة النقاط لا تجعل الباب السيئ جيدًا، لكنها يمكن أن تكشف ما إذا كان نظام الباب بأكمله قد تم تصميمه بجدية. مزلاج واحد يسحب في نقطة واحدة. بينما يسحب نظام القفل متعدد النقاط في عدة نقاط. هذا الفرق مهم لضيق الهواء ومقاومة الدخول القسري وعمر الحشية وثقة المستخدم.

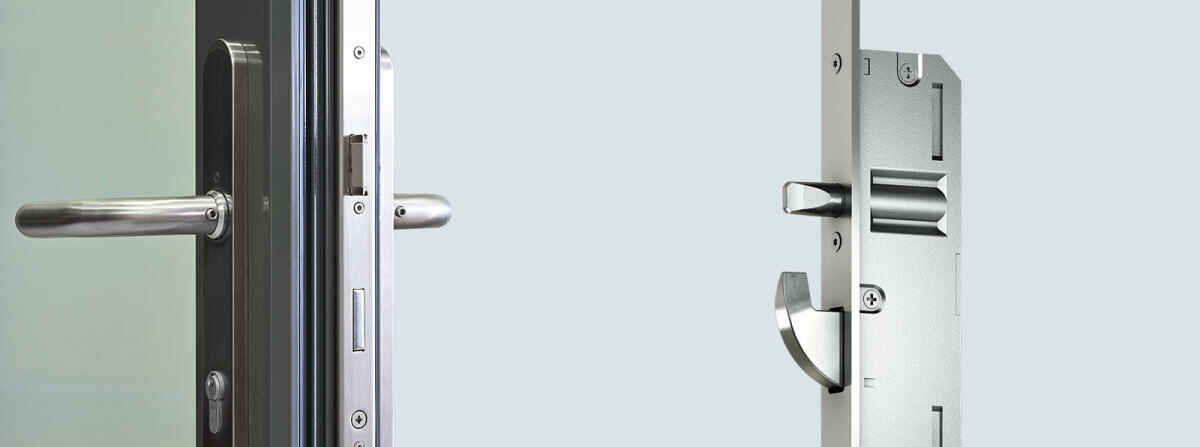

قفل الباب متعدد النقاط هو في الحقيقة جهاز لإدارة الضغط. الخطافات، والبكرات، وكاميرات الفطر، ومسامير الإطلاق، وعلبة التروس، ولوح الواجهة، والحافظات، وعزم دوران المقبض تعمل جميعها معًا لسحب ورقة الباب أو وشاح النافذة إلى الإطار. إذا كان هذا الضغط غير متساوٍ، فإن الحشية تتسرب. إذا كانت الحافظات ضعيفة، فإن الباب ينفتح. إذا كانت علبة التروس رخيصة، يحصل المستخدم على احتكاك وضوضاء وقفل خاطئ.

تقول وزارة الطاقة الأمريكية إن تسرب الهواء من خلال النوافذ والأبواب والمناور وحولها هو إحدى الطرق التي تكتسب بها هذه المنتجات الحرارة وتفقدها من خلالها، وتعرّف تسرب الهواء بأنه حركة حول المنتج تحت ضغط الاختلاف في إرشادات تقييمات أداء الطاقة. يجب أن يثير هذا السطر الواحد قلق مشتري الأجهزة. فهذا يعني أن القفل جزء من قصة الطاقة، وليس فقط قصة الأمان.

ولا، المزيد من النقاط لا يعني تلقائياً أداءً أفضل.

يمكن أن يخسر القفل المهمل المكون من 5 نقاط أمام نظام قفل منضبط مكون من 3 نقاط إذا كان نظام 3 نقاط يتمتع بمحاذاة أفضل للحافظ، ومسامير أقوى، وسير أكثر سلاسة لعلبة التروس، وضغط حشية أكثر اتساقًا. أفضل شراء دليل ممل على شراء دليل ممل بدلاً من عدد نقاط مبهرج.

لماذا يفشل ضيق الهواء عند حافة الباب

عادةً ما يكون لتسرب الهواء شكل.

إنها ليست دائمًا فجوة عملاقة مرئية؛ بل غالبًا ما تكون فجوة رقيقة في جانب المزلاج، أو الزاوية العلوية، أو العتبة، أو عتبة الباب، أو عتبة الالتقاء حيث يتم تقبيل الحشية بالكاد بدلاً من ضغطها. هذا هو السبب في أن أقفال الأبواب محكمة الإغلاق لا تتعلق بـ “الإغلاق بقوة أكبر”. إنها تتعلق بالإغلاق بشكل متساوٍ.

إن وزارة الطاقة الأمريكية إرشادات منع تسرب الهواء يخبر أصحاب المنازل والمقاولين بسد الأبواب والنوافذ التي تسرب المياه من النوافذ والأبواب التي تسرب المياه من النوافذ، واختبار مدى إحكام إغلاق المنزل واستبدال قيعان الأبواب الخارجية الضعيفة وعتباتها. هذه نصيحة جيدة. ولكنني سأضيف الجزء الذي تتجنبه كتالوجات الأجهزة: إذا كانت لوحة الباب طويلة أو مرنة أو معرضة للرياح أو مقترنة بموانع تسرب ضغط، فإن التغطية بالطقس وحدها قد لا تصلح قوة السحب الضعيفة.

لا يمكن للحشية أن تعمل إلا إذا كان الوشاح يقابلها.

يساعد نظام القفل متعدد النقاط من خلال توزيع قوة السحب عبر ارتفاع الباب أو الوشاح. فبدلاً من طلب مزلاج واحد للتحكم في حافة باب بطول 2100 مم، يمكن لنظام القفل ثلاثي النقاط أن يسحب من الأعلى والوسط والأسفل. في الأبواب الخارجية الأطول، والأبواب الخارجية المصنوعة من الألومنيوم، وأبواب الشرفات، وأنظمة النوافذ عالية الأداء، يظهر هذا الاختلاف في صورة تسرب أقل للزاوية، وخشخشة أقل، وشكاوى أقل من “الباب يبدو وكأنه معرض للتيار الهوائي”.

هذا هو المكان أجهزة الأبواب والنوافذ الموفرة للطاقة تصبح أكثر من مجرد عبارة بيع. القفل، والمفصلة، والحشية، والإطار، والعتبة، والحارس هي مجموعة واحدة. تعامل معهم بشكل منفصل وأنت في الأساس تدعو إلى الرد.

الأمان الحقيقة الصعبة حول أمان القفل متعدد النقاط

اللصوص لا يقرأون الكتيبات.

إنهم يختبرون الحواف الضعيفة، والإطارات اللينة، والضربات الرخوة، والأسطوانات المكشوفة، والبراغي الفاسدة، والمحاذاة السيئة، والمستخدمين الذين يعتقدون أن رفع المقبض يعني “مقفل” في حين أن المفتاح أو الأسطوانة لم يؤمن النظام بالكامل. هذا هو السبب في أن أمان القفل متعدد النقاط يعتمد على التجميع بأكمله، وليس فقط شريط القفل.

أورد الإصدار الوطني للجريمة لعام 2024 الصادر عن مكتب التحقيقات الفيدرالي بيانات عن أكثر من 14 مليون جريمة جنائية من الوكالات التي تغطي 95.61 تيرابايت من سكان الولايات المتحدة من خلال الإبلاغ عن إحصائيات مكتب التحقيقات الفيدرالي 2024 للجرائم المبلغ عنها في البلاد. أنا لا أستخدم هذا الرقم لتخويف الناس من شراء الأجهزة. أنا أستخدمه لأقول ما يلي: لا يزال الأمن المادي مهمًا، ولا تزال نقاط الدخول تستحق هندسة على مستوى الكبار.

تقول المعايير الأمنية نفس الشيء بصوت أكثر جفافاً. ASTM F476-23 تغطي تركيبات الأبواب المتأرجحة وتتضمن مكونات مثل المفصلة، والقفل، والباب، والباب، والضربة، والعضادة. هذه هي العقلية الصحيحة. القفل ليس آمنًا بمعزل عن غيره. إنه آمن فقط عندما يكون الإطار واستراتيجية التثبيت قادرين على تحمل الحمل.

المملكة المتحدة المستند Q المعتمد يشير أيضًا إلى نفس الاتجاه: يجب أن تقاوم الأبواب والنوافذ في المساكن الجديدة الدخول غير المصرح به وأن تكون قوية بما فيه الكفاية ومزودة بأجهزة مناسبة. مرة أخرى، ليس “مقبض جميل”. الأجهزة المناسبة.

لذلك عندما يسألني أحدهم عن أفضل الأقفال متعددة النقاط للأمان، لا أبدأ بالفهرس. أبدأ بمسار الهجوم.

هل يمكن أن تظل الخطافات مثبتة تحت حمل النقب؟ هل الحافظات مقواة؟ هل الأسطوانة محمية ضد النقر والحفر والتلاعب؟ هل البراغي تقضم الهيكل أم مجرد جدران جانبية رقيقة؟ هل يعرف المستخدم بوضوح متى يتم قفل النظام بالكامل؟ إذا لم يكن كذلك، فإن النظام هو المسرح.

المقارنة التي لا يضعها أحد في كتيب المبيعات

إليك الإصدار العادي.

نوع النظام	سلوك ضيق الهواء	السلوك الأمني	مكان العمل	مكان الفشل
مزلاج أحادي النقطة	تسحب بشكل أساسي من المنتصف؛ قد ترتخي الزوايا العلوية والسفلية	تتركز القوة حول ضربة واحدة	الأبواب الداخلية، والفتحات منخفضة المخاطر، والألواح الصغيرة	الأبواب الخارجية الطويلة، والمواقع التي تهب فيها الرياح، والألواح المشوهة
نظام قفل 3 نقاط قفل	تسحب من الأعلى والوسط والأسفل إلى داخل الحشية	مقاومة أفضل للنقب عندما تكون الحافظة والإطار مدعمين بشكل أفضل	الأبواب الخارجية، وأبواب الشرفة، وتحديثات الأمن السكني	تركيب رديء، أسطوانة ضعيفة، حافظات غير متناسقة
قفل باب متعدد النقاط 5 نقاط أو أعلى	يمكن تحسين الضغط على الألواح الأطول أو الأكثر مرونة	المزيد من مناطق الاشتباك، ولكن فقط إذا تم ضبط الأجهزة بشكل جيد	أبواب فاخرة، وأنظمة ألومنيوم، وفتحات زجاجية عالية الأداء	علبة تروس رخيصة، احتكاك مفرط، ارتباك المستخدم
قفل ذكي متعدد النقاط	يمكن إضافة وظائف التحكم في الوصول والتدقيق	يعتمد ذلك على القاعدة الميكانيكية وسلوك فشل الطاقة	الإقامة المُدارة والضيافة والدخول المراقَب	تصميم سيء للتطبيق، وهيكل قفل ميكانيكي ضعيف، وحالة القفل غير واضحة

الطاولة ليست مهذبة لأن السوق ليست صادقة بما فيه الكفاية.

لا يكون نظام القفل متعدد النقاط أفضل إلا عندما يتم تصميم المظهر الجانبي، وعلبة التروس، ونقاط القفل، والحافظات، ومكدس الحشيات، والمفصلات، والمسامير، والطلاء، وتشغيل المستخدم. لهذا السبب سأرسل مشترٍ من مصنعي المعدات الأصلية لمراجعة موارد هندسة أنظمة القفل المتعدد النقاط قبل الموافقة على جسم القفل من عينة الحالة.

المطالبة بالطاقة تحتاج إلى أرقام وليس إلى شعر

مطالبات الطاقة تجذب الهراء.

أنظف رقم عام من ENERGY STAR: يمكن لأصحاب المنازل توفير ما معدله 151 تيرابايت 3 تيرابايت من تكاليف التدفئة والتبريد، أو 111 تيرابايت 3 تيرابايت من إجمالي تكاليف الطاقة، وذلك عن طريق إحكام إغلاق الهواء وإضافة العزل في مناطق محددة، وفقًا لـ إرشادات ENERGY STAR الخاصة ب ENERGY STAR للعزل والعزل. هذا لا يعني أن القفل وحده ينشئ حفظ 15%. أي شخص يقول ذلك يجب أن يُطلب منه إظهار بيانات الاختبار.

ولكن هذا يعني أن تسرب الهواء حقيقي من الناحية المالية.

قامت دراسة NIST NIST's NISTIR 7238 حول إحكام غلاف المبنى التجاري للهواء بنمذجة ثلاثة مبانٍ غير سكنية في خمس مدن أمريكية ووجدت وفورات سنوية متوقعة في تكاليف التدفئة والطاقة من تحسين إحكام غلاف المبنى التجاري تتراوح بين 2% و36%، وفقًا منشور NIST. هذا النطاق واسع لأن المناخ، والتسرب الأساسي، ونوع المبنى، والتعرض أمر مهم.

ذكرت ورقة بحثية فيدرالية أخرى استضافها معهد علوم وتكنولوجيا الفضاء الخارجي أن تسرب الهواء يمثل حوالي 4 كوادريليون وحدة حرارية بريطانية سنويًا في الولايات المتحدة، وفي العرض التوضيحي الذي أجري عليها، قلل العزل الآلي للهواء من تسرب الهواء بحوالي 521 تيرابايت 3 تيرابايت، وفقًا دراسة عزل الهواء في مختبر أوك ريدج الوطني. مرة أخرى، هذا ليس اختبار قفل. لكنه يثبت النقطة الأكبر: التسرب قابل للقياس ومكلف ويستحق التحكم فيه.

لهذا السبب لا ينبغي أن تكون عبارة “نظام قفل الباب الموفر للطاقة” عبارة تسويقية زائفة. بل يجب أن تعني أن القفل يدعم أداء الإغلاق المقاس من خلال مساعدة الباب أو الوشاح في الحفاظ على تلامس الحشية على مدار الدورات وتقلبات درجات الحرارة وسوء الاستخدام العادي.

للمشترين الذين يعملون مع أنظمة الألومنيوم, أنظمة الأقفال متعددة النقاط من الألومنيوم تستحق اهتمامًا خاصًا لأن الملامح الرفيعة، والفواصل الحرارية، وتجاويف الأجهزة الضيقة، والظروف المناخية المكشوفة لا تترك مجالًا كبيرًا للهندسة الكسولة.

ما أطلبه قبل الموافقة على قفل باب متعدد النقاط

كنت سأطلب الرسومات أولاً.

ليست الصورة الرائعة. وليس صورة صالة العرض. أعني طول اللوحة الأمامية، والإزاحة الخلفية، ومركز PZ، ومادة علبة التروس، وحجم المتابع، ورمية نقطة القفل، ونطاق ضبط الحافظ، وحجم البرغي، ونهاية التآكل، وهدف اختبار الدورة، وعزم دوران التشغيل، ومكدس التفاوت.

ثم أود أن أسأل المورد سؤالاً واحداً قبيحاً: ماذا يحدث عندما يكون المثبت 2 مم؟

هذا السؤال يفصل بين المصنعين الجادين وتجار الكتالوجات. الأبواب الحقيقية تتحرك. الألومنيوم يتمدد. أكواب الخشب. الحشيات تتقادم. سمك طلاء المسحوق يختلف. المفصلات تتدلى. يغلق المستخدمون الأبواب. الأطفال يرفعون المقابض في منتصف الطريق. الملح الساحلي يأكل الطلاء الضعيف. يؤدي الطقس البارد إلى تصلب الأختام.

يجب أن ينجو القفل الجاد من هذا العالم.

بالنسبة لمصنعي المعدات الأصلية ومشتري المشاريع, تصميم أجهزة الأبواب والنوافذ يجب مراجعتها كفئة نظام، وليس كوحدات SKU معزولة. يؤثر المقبض على عزم الدوران. تؤثر المفصلة على المحاذاة. صندوق القفل يؤثر على المتانة. تؤثر الحشية على قوة التشغيل. الحافظة تؤثر على كل من الختم والأمان.

وإليكم تحيزي: أفضل الحافظات القابلة للتعديل، وملاحظات حالة القفل الواضحة، والمواد المقاومة للتآكل مثل الفولاذ المقاوم للصدأ 304 أو 316 حيثما يتطلب التعرض لذلك، ومكونات PA66 أو POM فقط حيثما يسمح الحمل ودرجة الحرارة، والطلاءات التي أثبتت جدارتها بعد ادعاءات رش الملح الجميلة. في الأعمال الساحلية، أشك في أقل من 240 ساعة من رذاذ الملح المحايد ما لم يكن التطبيق خفيفًا. في برامج التصدير الممتازة، أريد تدوين مسار الاختبار قبل شحن الحاوية الأولى.

المستخدم جزء من نظام القفل

يسيء الناس استخدام الأجهزة.

يرفعون المقبض في منتصف الطريق. يسحبون قبل تدوير المفتاح. يغلقون الباب بينما الوشاح غير مثبت. يتجاهلون المقاومة لأن المبنى صاخب، أو لأن الردهة مظلمة، أو لأنهم يحملون البقالة. ثم تلقي العلامة التجارية باللوم على “التثبيت”.”

أحياناً يكون ذلك صحيحاً. وغالبًا ما يكون تصميمًا كسولًا.

القفل متعدد النقاط الذي يعتمد على سلوك المستخدم المثالي ليس ممتازًا. إنه هش. يتم شرح النهج الأفضل بشكل جيد في تصميم قفل متعدد النقاط متسامح مع سوء الاستخدام:: التغذية الراجعة الواضحة، والتسلسل المتسامح، والتشغيل منخفض القوة، والأجهزة التي لا تدع المستخدمين يعتقدون أن النظام آمن عندما تفشل نقطة أو أكثر في التعشيق.

هذا الأمر مهم بشكل خاص لمساكن كبار السن والمدارس والفنادق والشقق المستأجرة والمستشفيات والفيلات الساحلية حيث ترى الأبواب آلاف الدورات من الأشخاص الذين لم يحضروا الدورة التدريبية الخاصة بالمركب.

إذا كان أفضل قفل لديك يتطلب محاضرة، فهو ليس أفضل قفل.

أقفال الأبواب محكمة الإغلاق هي في الحقيقة أجهزة تحكم في الحشية

تبدو عبارة “أقفال الأبواب محكمة الإغلاق” غريبة، لكن القصد صحيح.

القفل نفسه لا يعزل. فهو لا يخفض عامل U مثل الزجاج الأفضل. ولا يحل محل EPDM، أو TPE، أو السيليكون، أو الرغوة، أو الفاصل الحراري، أو العتبة المناسبة. ما يفعله هو فرض ضغط التلامس. هذا الضغط يتيح للحشية القيام بعملها.

لهذا السبب أحب التأطير في استخدام أقفال متعددة النقاط للوصول إلى أهداف الطاقة وضيق الهواء. السؤال المفيد ليس “كم عدد النقاط؟”. بل هو “هل يساعد هذا النظام في بقاء التجميع المختبر محكمًا بعد الاستخدام الحقيقي؟”

تعتمد الإجابة على التفاصيل المملة:

هندسة الحراسة

لا ينبغي أن “يمسك” الحارس الخطاف أو الأسطوانة فقط. وينبغي أن يوجه الاشتباك، ويتحمل انحراف التثبيت البسيط، ويحافظ على السحب دون أن يحلق الأجهزة أو يثقل المقبض.

قوة علبة التروس

تعمل علبة التروس ذات الأجزاء الداخلية الضعيفة على تحويل القفل متعدد النقاط إلى مولد شكاوى باهظ الثمن. ابحث عن دليل اختبار الدورة وسلاسة الحركة وبيانات عزم الدوران الواقعية.

ضغط الحشية

ضغط قليل جدًا يتسرب. يؤدي الضغط الزائد عن الحد إلى صعوبة التشغيل، وتشوه الألواح، وارتداد المزلاج، وتوقف المستخدمين عن قفل الباب بشكل صحيح.

حماية الأسطوانة

يموت الأمان بسرعة عندما تكون الأسطوانة مكشوفة. لا يساعد الاشتباك متعدد النقاط كثيراً إذا كان بإمكان المهاجم أن يثقب الأسطوانة أو يثقبها أو يتلاعب بها بسرعة.

انضباط التركيب

القفل الجيد المثبت بشكل سيء يصبح قفلاً سيئاً. يجب أن يكون الإطار مربّعاً، ويجب أن تكون الأقفال متساوية، ويجب أن تكون المسامير متماسكة في الهيكل الحقيقي.

الأسئلة الشائعة

ما هي الأقفال متعددة النقاط؟

الأقفال متعددة النقاط هي أنظمة قفل الأبواب أو النوافذ التي تستخدم مقبضًا واحدًا أو أسطوانة أو علبة تروس لتعشيق عدة نقاط قفل على طول الإطار، مما يؤدي إلى توزيع قوة السحب بحيث تضغط الورقة أو الوشاح على الحشية بشكل متساوٍ مع مقاومة الحركة القسرية بشكل أفضل من المزلاج الواحد. تُستخدم في الأبواب الخارجية، والأبواب المصنوعة من الألومنيوم، وأبواب الشرفات، والنوافذ ذات النوافذ الزجاجية، وأغلفة المباني عالية الأداء.

كيف تعمل الأقفال متعددة النقاط على تحسين إحكام إغلاق الهواء؟

تعمل الأقفال متعددة النقاط على تحسين إحكام إحكام إغلاق الهواء عن طريق سحب الباب أو الوشاح إلى الحشية في عدة نقاط، مما يقلل من التلامس غير المتساوي في أعلى ووسط وأسفل وزوايا جانب القفل حيث يؤدي ضغط الرياح والانحناء وخطأ المثبت وتقادم الحشية إلى خلق مسارات تسرب قابلة للقياس. لا تحل هذه الأغطية محل حشية الطقس؛ فهي تساعد على بقاء حشية الطقس مضغوطة.

هل الأقفال متعددة النقاط أكثر أماناً من الأقفال أحادية النقطة؟

عادةً ما تكون الأقفال متعددة النقاط أكثر أمانًا من الأقفال أحادية النقطة عندما يتم تصميم الإطار والحافظات والبراغي والأسطوانة والمفصلات وتشغيل المستخدم كمجموعة واحدة تم اختبارها، لأن قوة النقب تتوزع على عدة مناطق اشتباك بدلاً من تركيزها في ضربة واحدة. ومع ذلك، فإن القفل الضعيف متعدد النقاط يمكن أن يفشل من خلال الحفظ الضعيف أو المحاذاة السيئة أو هجوم الأسطوانة.

ما هو نظام القفل ثلاثي النقاط؟

نظام القفل ثلاثي النقاط عبارة عن ترتيب قفل باب متعدد النقاط يقوم عادةً بتأمين الفتحة في الأعلى والوسط والأسفل من خلال إجراء تشغيل واحد، مما يوفر تحكمًا أفضل في الحافة وضغطًا أفضل للحشية من المزلاج المفرد مع تجنب بعض الاحتكاك والتعقيد في أنظمة النقاط الأعلى. وغالباً ما يكون خياراً عملياً للأبواب السكنية الخارجية والأبواب التجارية الخفيفة.

ما هي أفضل الأقفال متعددة النقاط للأمان؟

إن أفضل الأقفال متعددة النقاط للأمان هي الأنظمة التي تتوافق مع مواصفات الباب بالضبط، وتقوية الإطار، وتصميم الحافظ، وحماية الأسطوانة، والتعرض للتآكل، ومتطلبات الخروج، ومتطلبات الدورة، ومدى تحمل التركيب للمشروع، وليس مجرد الأقفال ذات عدد النقاط الأعلى. بالنسبة للمشاريع الحقيقية، اطلب أدلة الاختبار، والرسومات، وبيانات عزم الدوران، وتفاصيل حالة الفشل.

الأفكار النهائية: توقّف عن شراء الأقفال كأدوات زينة

هذا هو موقفي.

إذا كان ضيق الهواء والأمان كلاهما مهمان، فيجب تحديد القفل مبكرًا، واختباره كجزء من التجميع، والحكم عليه من خلال سلوك الضغط، ومقاومة الدخول القسري، وبقاء القفل على قيد الحياة بسبب التآكل، وعمر الدورة، ووضوح المستخدم. وليس بعدد النقاط. وليس من خلال لمعان المقبض. وليس من خلال قول المورد “أمان عالي” بدون أرقام وراء ذلك.

لذلك قم بذلك قبل أن ينتقل برنامج الباب أو النافذة التالي إلى مرحلة الإنتاج: قم بتدقيق الفتحة بالكامل، وقم بإدراج مسارات التسرب والهجوم، وتحقق من استراتيجية ضغط الحشية، وتحقق من تعزيزات الحراسة، واطلب الرسومات وقارن القفل بالمعايير الحقيقية مثل ASTM F476-23، و ANSI/BHMA A156.36-2020، و UL 437 حيث ينطبق أمان الأسطوانة، و PAS 24 حيث يتطلب السوق ذلك.

ثم تحدث إلى شريك أجهزة يمكنه مناقشة النظام، وليس فقط وحدة حفظ المخزون.

بالنسبة للمشترين من مصنعي المعدات الأصلية والعلامات التجارية للأبواب ومحددي المشاريع، ابدأ بـ هندسة أنظمة القفل المتعدد النقاط وربط قرار القفل بعزل الهواء، وتصميم الإطار، وسلوك المستخدم، واختبار الأمان قبل الموافقة على حزمة الأجهزة النهائية.
