プレミアム・ドア＆ウィンドウ・システムにおけるヒンジ・デザインのトレンド
小さな部品が動かなくなる。.
高級なドアや窓のシステムで失敗する場合、一般的にはいい加減な判断の連鎖が明らかになる。トン数よりも仕上げで選ばれたヒンジ、表面的な構造に押し込められた隠れたボディ、塩スプレーの証拠もなく受け入れられた黒い仕上げ、「コスト」を口にしながら本物の図面を作れない業者などだ。では、なぜバイヤーはまだ製品イメージからジョイントを承認しているのだろうか？
ヒンジの問題のほとんどは、ヒンジの問題ではない。ほとんどの問題はヒンジの問題ではないのです。.
プレミアム市場では、よりすっきりとしたサイトライン、よりスリムなアルミアカウント、より大きなガラスパネル、より大きな保護ユニット、マットブラックの表面、沿岸グレードのハードウェア、より静かな動作が求められている。ペナルティ。しかし、ジョイントはその費用を負担しなければならない。ドアや窓の設備において、接合部はデザインではない。それは荷重コースであり、配置の紹介であり、モーション・コントローラーであり、そして通常、ロック、手入れ、シール、サッシが不具合を起こし始めたときに最初に責められる部分なのだ。.
そのため、私はまず、フルタイムでプレーすることから始める。 窓・ドア設備製品マップ その前に、表面の流行についても話しておこう。ジョイント、マネージメント、ロックボックス、マルチポイントロック、ロック、キーパー、デバイスは異なる買収ではない。それらはひとつの機械的な鎖なのだ。.
誰も認めようとしないコスト共同パターン
この分野では、写真によく写るという理由から、継ぎ目が隠されているのが好まれる。デザイナーは整然としたエッジが好きだ。デベロッパーは展示室の結果を好む。顧客は “ミニマル ”と主張することを好む。しかし、目地隠しが自動的にはるかに優れているわけではない。.
柔軟性に欠ける。.
目に見えるバットヒンジは、スペース、アクセス、明確な荷重経路を提供します。隠れたヒンジは、奥行き、支持力、ネジの噛み合わせ、ガスケットのクリアランス、ターン形状、修正へのアクセス、長期的なソリューションの準備などを要求します。そのヒンジを不適切な軽量アルミ部分に取り付けると、「プレミアム」ドアは将来のサービス保証データとなります。.
これは、現在ポリアミド製の遮熱板で仕切られている熱的ダメージのあるシステムにおいて、特に不愉快なことであり、機器は遮蔽ゾーンを押しつぶしたり、橋渡しをしたり、劣化させたりしない必要がある。チエの会話 熱的に破壊されたドア会計における窓設備の同化 ハードウェアのエンベロープが、実際に生産できるものを決定することはよくあるが、その逆はない。.
難しい現実？ヒンジのトレンドは、フレームワークがそれに耐えられる場合にのみパターン化される。.
ドアと窓の設備が現在、電力と適合性に懸念がある理由
ヒンジはパワーラベルには詳しく書かれていない。しかし、それはタグの信頼性を高める構成要素に影響する。.
ジョイントが1.5mm垂れたらガスケット圧縮調整。ガスケットの圧縮調整なら、空気漏れの修正。空気漏れが調整されれば、窓やドアはもはや紙上で販売されているシステムのようには機能しなくなる。米国エネルギー省は、家庭の窓による熱取得と熱損失は次のようなものであると述べている。 25%- 30% の冷暖房エネルギー使用量削減. .この数字は、ヒンジをまっすぐにすることに関するものではないが、ずさんな機器の位置決めが、顧客の感触を超える結果をもたらす理由を説明している。.
現金も本物だ。米国人口統計局の報告によれば、2024年の米国国内の建設投資は次のようになる。 2023年から5.9%増の$9179億ドル. .ドアと窓のシステムは、コールバック、現場修理、交換工賃が非常に高価な市場に定義されている。.
そして、アクセスのしやすさである。2010年ADA基準では、ドア装置の操作可能な部品は、完成したフローリングから34インチから48インチの高さに設置し、強く握ったり、つまんだり、手首を回したりしないような操作性方針を遵守するよう求めている。 アクセシブルなレイアウトのための司法省ADA要件. .ハードウェアのレイアウトは単なる趣味ではない。それは合法的な露出になることもある。.
目次
本当に問題な6つのヒンジ・デザインのトレンド

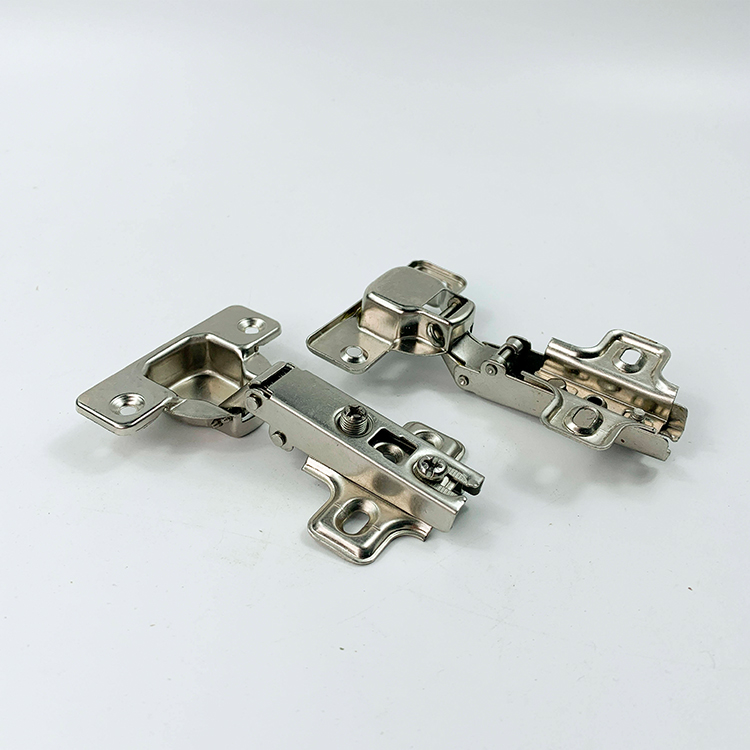

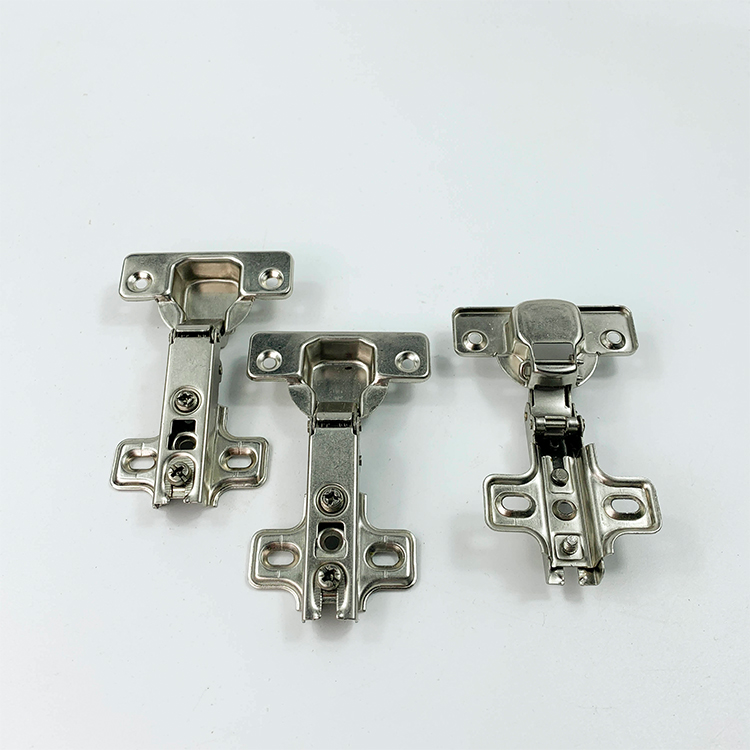

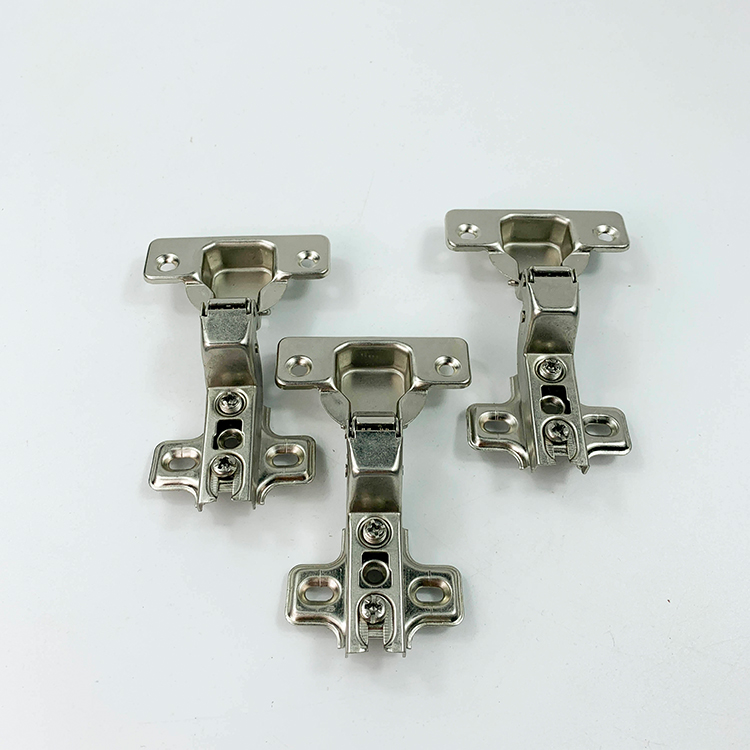

1.隠された蝶番は高級情報からエンジニアリングの脅威へ移行しつつある
プレミアム・システムは、よりすっきりとした露出と止まらない構造ラインを求めるため、隠しジョイントは拡大している。しかし私は、断面図、固定設備、調整範囲、サッシの重量制限、開口角度、セットアップ順序を確認しない限り、コンシールド・ヒンジを信用しません。.
ソリューションアクセスのない隠しヒンジはエレガントではない。それはキャッチなのだ。.
優れたドアジョイントの場合、懸念事項は “隠せるか？”ではない。建物が段差になり、ガスケットが蹴返され、使用者が2万回叩いた後に交換できるかどうか」である。“
2.ステンレス製フリクション・レメインは、ウィンドウ・ソリューションの静かなヒーローになりつつある
ケースメント、オーニング、プロジェクションの窓は、単に回転するだけでなく、調節された動きを必要とする。だからこそ、ステンレスの擦れ跡が重要なのです。ステンレス製の擦れ跡は、連動したアームによって動きを分散させ、サッシの位置を保持し、無制限なバタツキを最小限に抑えます。.
湿度の高い、沿岸部や結露の多いプロジェクトでは、私は慎重に検討します。 SUS304ステンレスウィンドウフリクションステージョイント 安価なレイヤードハードウェアを認可する前に。SUS304/AISI304ステンレス鋼は、腐食に抵抗するのを助けるクロム酸化物層、Cr₂ O THREEを作成します。それは魔法ですか？いいえ、塩化物への暴露はまだそれを打つことができます。しかし、それは謎のメッキ炭素鋼よりもはるかに真実の出発点です。.
3.マットブラックの機材はまだホットだが、悪い仕上げは詐欺だ
マットな黒は、角が欠けたり、ネジの頭が貫通したり、取引やヒンジが様々な割合で変色するまで、高価に見える。.
プレミアム顧客は通常、黒いヒンジ、黒いハンドル、黒い錠前、黒い装置を要求する。ペナルティ。しかし、コーティング・システムを指定する必要がある：粉末仕上げ、陽極酸化、電気泳動、PVD、メッキ・スタック、被覆密度、接着検査、摩耗挙動、劣化データ。私は、接合部のコーティングが、手入れをする表面の理性と一致することを望む。.
ここでチエのウェブコンテンツが登場する。 コンテンポラリーなアルミ製ホーム・ウィンドウ・ハンドル はヒンジのデザインに直結する。美的文法は重要だ。しかし、機械的な根拠はもっと重要だ。.
4.フレキシブル・ジョイントがコスト・プロジェクトで固定ジョイントを打ち負かす
プレミアムシステムが完璧な状態で取り付けられることはめったにない。フレームワークが動く。壁面が正しくない。ガラスが販売例より重い。インストーラーが即興で作る。.
そのため、調整可能なジョイントは、特に圧縮、開口部、ロックの関与に大きなコントロールが必要な作業で、その価値を高めつつあります。2次元または3次元の調整が可能なヒンジは、ひどいシム調整、穴あけのやり直し、サッシのドリフトをロックケースで補うなどの手間を省くことができます。.
しかし、改造はずさんな構造を許すものではない。修正ツールであって、適切な抵抗の代わりではない。.
5.負荷情報が「ヘビーデューティー」広告とマーケティングを変える
“「ヘビーデューティー」という表現は、建築設備において最も不当に扱われる表現のひとつである。.
落ち葉やサッシの重量、ヒンジの量、開き角度、ネジの要件、下地の厚さ、支持の仮定、試験サイクル、劣化の暴露、破損の要件など、実際のデータが欲しい。もしヒンジの提供者が試験の段取りを明らかにできないのであれば、そのケースは広告とマーケティングによって書かれたものだと思います。.
チエの記事 ヒンジの設定ミスがドアや窓の金物の不具合を引き起こす ヒンジの位置が悪いと、マネージメント、トランスミッション、ラッチ、管理人、シール、構造体が故障に巻き込まれるのだ。これが本当のコストだ。.
6.ドキュメンテーションはコスト機能へ
面白くなさそうだ。素晴らしい。.
費用のかかるお客様は、試食の前にCAD、技術的な図解、負荷に関するアドバイス、表面オプション、設置に関する注意事項、およびコンプライアンスの開示を要求する必要があります。チアーズ ヒンジ図面のダウンロードとトン・アシスタンス はまさに、真剣なバイヤーが大量生産にコミットする前に活用しなければならないインナーソースである。.
ワークデスクに置かれたきれいな接合サンプルでは、ほとんど何もわかりません。実際の面積にフィットし、サイクルテストに耐え、腐食に耐え、ガスケット応力を維持し、設置後も修理可能なヒンジは、それ以上のことを証明しています。.
コストドアと窓システムのヒンジトレンド比較
| ジョイント・デザインの流行 | 購入者が好むもの | 私が最初に検証したいこと | 故障信号 |
|---|---|---|---|
| 隠しジョイント | 整然とした視線、コスト美的効果、隠されたハードウェア | プロファイルの深さ、設備のケア、補強、3D調整、ソリューションアクセス | ドアが下がる、開示にムラがある、エリア調整が不可能 |
| SUS304擦れ止めヒンジ | スムーズな窓の動き、錆びにくさ、調節可能な開口部 | スチールグレード、アーム密度、リベット最高品質、トラックフィット、塩分暴露情報 | サッシのドリフト、大きなスライド音、リベットの緩み、シミ |
| マットブラックのジョイントコーティング | ミニマルな外観、コレクションとのマッチング、モダンなファサードデザイン | 仕上げの手順、接着、UV習慣、摩耗、塩水噴霧の結果 | エッジの損傷、シェードの不一致、目に見えるスクリューの摩耗 |
| 調整可能なドアヒンジ | 位置決めが容易、ガスケットの圧縮性が向上、面積調整が可能 | アレイの変更、固定方法、変更後のロット、インストーラのアクセス権獲得 | 再調整の繰り返し、ロックのアンバランス、ガスケットの漏れ |
| 薄型ジョイント | スリムなアルミニウム・システムの美観を向上 | ねじの噛み合わせ、荷重能力、サッシ重量、熱破断面積 | ボルトの引き抜き、フレームの歪み、ヒンジのたわみ |
| 統合ヒンジロックシステム | より良いセキュリティとセキュリティ管理 | ロックケースの形状、アライメント、ヒンジ軸、圧縮経路 | ハンドルの硬さ、ラッチの跳ね返り、エア漏れ |
ドアヒンジを承認する前に私がするサプライヤーの質問
私はコストから始めない。それは購買チームをイライラさせるが、後でお金を節約することになる。.
ヒンジ・パッケージを承認する前に、これらの懸念事項をお尋ねください：
- 試験されたサッシやドアの重量は、接合部1箇所あたりどの程度ですか？
- 評価されたサイクル数は？50,000か、80,000か、100,000か、それとももう一つ必要か？
- ヒンジは実際のプロファイルの中で検査されたのですか、それとも簡略化された部品で検査されたのですか？
- 材質は何ですか？SUS304、SS316、亜鉛合金、アルミニウム合金、メッキ鋼？
- 仕上げ方式と腐食検査方法は？
- どのようなボルトを想定していますか？
- 取り付け後、ジョイントの再調整は可能ですか？
- ドアや窓のシステム全体を取り外すことなく、接合部を修理できますか？
- ヒンジはガスケットの圧縮とロックの配置を維持しますか？
- CADファイル、設置に関するアドバイス、バッチのトレーサビリティはすぐに利用できますか？
OEMのお客様には、チエのより包括的な製品も検査することになるだろう。 窓金物適合情報源 というのも、アメリカやEUの優れた仕事には、曖昧な書類仕事は与えられないからだ。.
“プレミアム ”機材に対する私の難しい見解
プレミアムは隠蔽を意味しない。.
コストがかかるということは、構造がうまくいった後もドアが簡単に閉まるということだ。ハンドルがロックケースとぶつからない。ヒンジが沿岸湿度下で摩耗しない。ガスケットの密閉性が保たれるインストーラーに改造箇所があることを意味する。ベンダーが形容詞ではなく図解で説明することを意味します。.
しかし、ここからが不愉快なところだ。彼らは、よりスリムな構造、より重いガラス、より安いヒンジ、より短い準備、黒い表面、沿岸部の靭性、低い操作力、そして目立たない装置を要求する。そして、システムが鳴くとショックを受ける。.
ハードウェアには物理がある。それをおろそかにすると、後で物理学があなたを責めることになる。.
よくある質問
コスト・ドアと窓システムにおけるヒンジ・デザインのパターンとは？
高級ドアや窓システムにおけるヒンジ・レイアウトの流行とは、ヒンジがどのようにロットをもたらし、ハードウェアのラインを隠し、動きを制御し、錆に耐え、固定圧力を維持し、ビジネスや高級家庭用タスクで現代の軽量アルミニウム、スチール、ハードウッド、複合材プロファイルをサポートするかを形作る、既存のデザインと美的変化のことです。現在、最大のパターンは、隠しヒンジ、ステンレスの摩擦保持、マットブラックコーティング、調整可能なヒンジボディ、スリムプロファイル機器、文書主導の調達です。.
窓やドアのヒンジはどうやって選べばいいのですか？
ドアや窓のジョイントを選ぶには、表面、価格、デジタル写真などを比較検討する前に、サッシや落下物の重量、開口角度、口座の形状、ファスナーの噛み合わせ、錆の直接暴露、サイクル寿命、アクセス制限のしやすさ、ガスケットの圧縮、提供されるソリューション・スペースなどにジョイントを合わせる。その後、ベンダーから図面、テスト情報、材料の品質、コーティングの仕様、およびセットアップのガイドラインを要求します。.
コスト・ドア・システムには隠しジョイントが最適ですか？
隠しジョイントは、トン数、調整能力、排水性、遮熱安定性、検査へのアクセス性、長持ちするソリューション全体を通して賢明な維持管理のクリアランスを損なうことなく、整然とした視線と遮蔽されたハードウェアを必要とするプロジェクトに最適です。構造が浅かったり、支柱が弱かったり、施工者が修正要素に手が届かなかったりする場合は、最適とは言えません。.
優れたドア・ジョイントに最も効果的な製品は？
プレミアムドアヒンジに最適な製品は、基本的な耐食性はSUS304/AISI304ステンレススチール、海辺の塩化物暴露にはSS316/AISI316、またはトン情報、コーティングの厚さ、塩水噴霧の証拠がケースをサポートする場合にのみ、細工されたアルミニウムと亜鉛アセンブリなど、タスクの雰囲気を介してそれを作る合金とコーティングシステムです。製品名だけで判断しないでください。.
ヒンジ販売業者はどのような記録を提出すべきですか？
真摯なヒンジベンダーは、寸法図面、荷重補助、材料品質、塗装仕様、サイクルテスト方法、腐食テスト証拠、取り付け説明書、バッチトレーサビリティ、サンプル取り付け補助を提供する必要があります。文書がない場合、そのリスクは消滅したわけではなく、あなたのプロジェクトに移ったのです。.
最後に思うことジョイントを買うのをやめ、システムを買い始める
高級なドアや窓の設備を調達する場合、見た目がすっきりしているから、黒だから、スリムだから、“ヨーロピアン ”だからという理由でヒンジを認可してはいけません。図面を要求してください。荷重データを要求する。錆の証拠を要求する。そのヒンジが、マネージメント、ロックケース、ガスケット、管理人、構造体とどのように連携しているのか、正確に尋ねてください。.
その後、実際のシステムで検査する。.
OEMのお客様、サプライヤー、仕様担当者の皆様にとって、次のステップは簡単です：試食の前に、ヒンジパッケージと実際のプロファイル形状、動作重量、コーティングの直接露出、適合市場を比較検討することです。まず ドアと窓のピボット・カテゴリー, また、最初の生産注文の前に、技術ファイルを要求する。.
最も安価なジョイントが、コールバック後に最も手頃なヒンジになることはめったにないからだ。.
