クレセントロックのデザインが窓のシーリング性能に与える影響

窓の雨漏りを静かに決める小さな錠前

ロックは非難される。.

しかし、カム、キーパー、ネジの位置、サッシの硬さ、ガスケットの積み重ね、そしてユーザーからのフィードバックのすべてが、5,000サイクル後に窓が実際に密閉されるかどうかを決めるにもかかわらず、あまりにも多くの窓プログラムでは、ロックは圧力制御装置ではなく、安価な目に見える部品として扱われている。なぜバイヤーはいまだにサンプルボードからの密閉性の主張を承認するのでしょうか？

クレセント錠はエネルギー効率を「生み出す」ものではない。ラッチがきれいに見えるからといって、ガラスの性能が急に向上することはない。ハンドルが黒く仕上がったからといって、EPDMが魔法のように回復するわけでもない。しかし、うまく設計されたクレセント錠は、サッシがウェザーストリップにしっかりと固定され、そこから本当の窓の密閉性能が始まるのです。.

米国エネルギー省によれば、窓からの熱取得と熱損失は以下のような原因になっているという。 住宅の冷暖房エネルギー使用量の25%-30%. .それはスモールサイドの問題ではない。それは、建物の外壁が、ハードウェアのエンジニアに、ロックは盗難のためだけに重要であるかのように装うのをやめるよう求めているのだ。.

National Fenestration Rating Council（全米フェネストレーション評価評議会）もまた、私たちに正しい語彙を与えてくれる。NFRCは次のように説明しています。 空気漏れ は、製品を通じて室内に入る空気の量であり、値が低いほど望ましい。ENERGY STARバージョン7.0は、住宅用の窓、引き戸、および天窓に対してさらに進んでおり、以下の空 気漏れ要件を設定している。 ≤ 0.3 cfm/ft²以下. .この数字は、窓の鍵を購入するすべての人を立ち止まらせるはずだ。.

というのも、ここに厳然たる事実があるからだ。実験室での値は窓アセンブリ全体で公表されるかもしれないが、サッシが現場でその性能を再現するかどうかは、やはりロックが決めることになる。.

実際のハードウェアを比較するバイヤーのために、私はチエのウェブサイトから始めるだろう。 クレセント錠と窓用ラッチ のカテゴリーでは、製品画像がどれだけ洗練されて見えるかではなく、それぞれのロックがキーパーとどのように噛み合っているかを見てください。.

クレセントロックのデザインは、まさにコンプレッション・ジオメトリー

クレセント・ロックは、カム、フック、または三日月型のラッチをキーパーに回転させることで、スライド・サッシをミーティング・レールまたはフレームに引き寄せる仕組みです。簡単そうに聞こえますが、そうではありません。そうではありません。.

ダラダラとしたクレセントロックが引っかかるだけ。.

より優れたクレセントロックの引き手。.

その差は紙の上では小さく、現場では醜い。スローが弱く、ピボット公差がずさんで、キーパーのかみ合わせが薄く、ねじの位置が悪いロックは、ウェザーストリップがほとんど触れないまま、目視で窓を閉めてしまうことがある。ユーザーは窓がロックされていると思っている。しかし、空気の通り道はそうではありません。.

だからこそ、私はまずこうしたデザインの細部に目を向ける：

設計係数	何が変わるのか	悪いデザインの結果	ベター・スペック・ターゲット
カムスロー距離	ミーティングレールでの引き込み深さ	サッシは閉じているように見えるが、ガスケットは圧縮されていない	ハンドルに過度な力を加えることなく、コントロールされた引き込み
キーパーランプの角度	エンゲージメントのスムーズさ	スクレイピング、バウンスバック、偽ロック	軽度の寛容を許した指導的関与
ネジ間隔	キーパーの安定性	繰り返し使用するとキーパーがずれる	補強されたサッシやフレーム材にねじが食い込む
ピボット公差	再現性	緩いロックフィーリング、不均一なコンプレッション	サイクルテスト後の遊びが少ない
仕上げ厚さ	フィットの一貫性	パウダーコートの付着がかみ合わせを変える	図面に含まれる仕上げ代
ユーザーの声	フルクローズ認識	サッシを半開きにしておく	ロック位置での明確な触覚ストップ

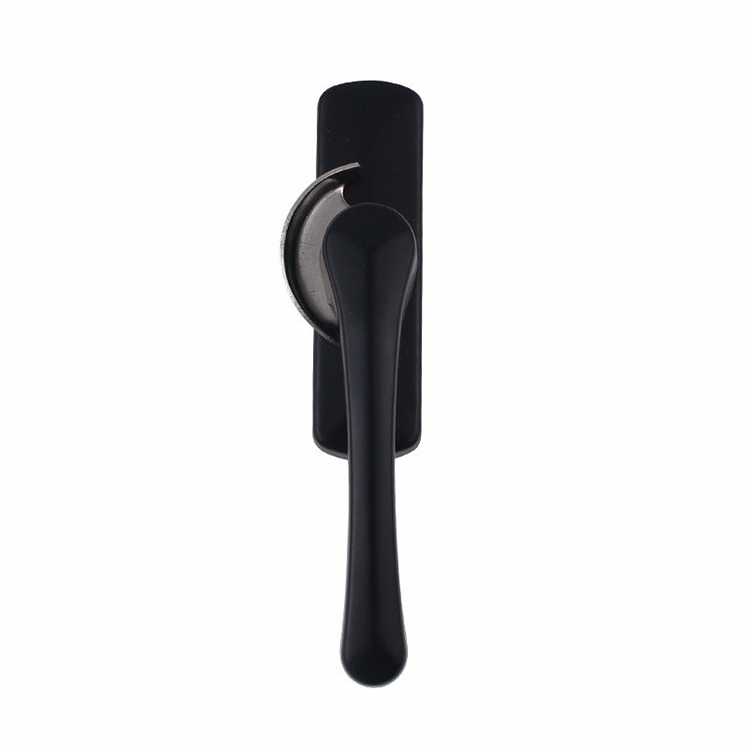

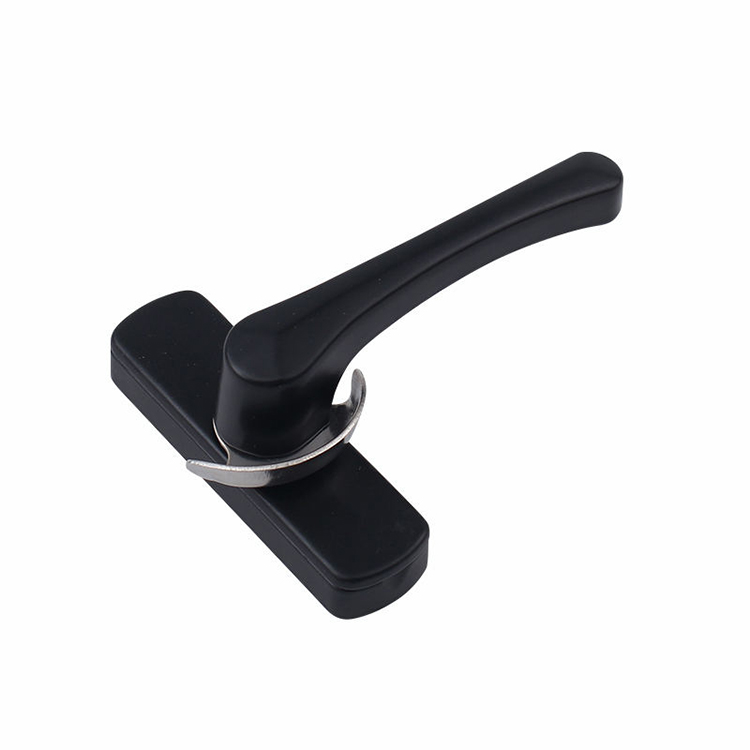

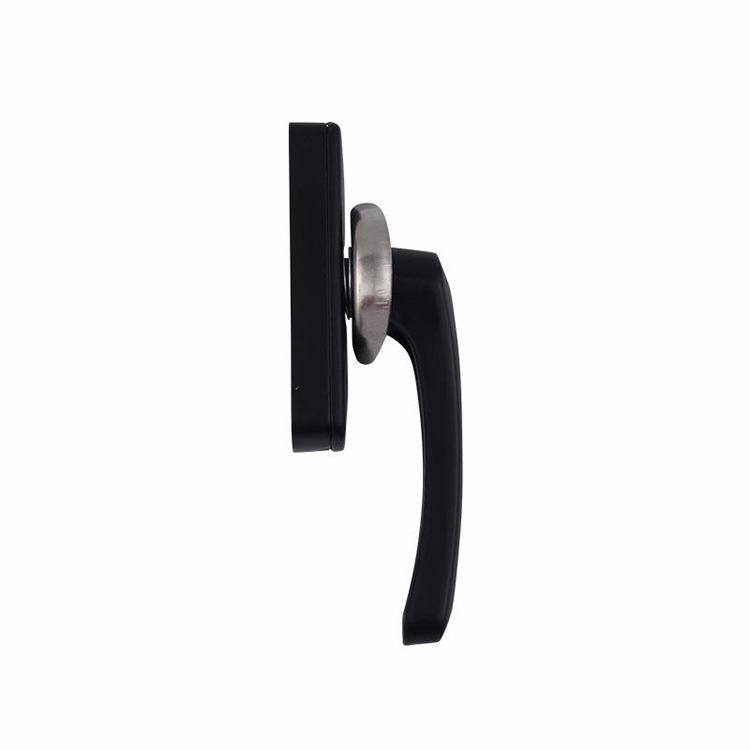

ここでチエの OEMキー付きアルミ三日月窓ラッチロックハンドル は会話に合っている。私はこれを魔法のハードウェアだと賞賛しているのではない。私が言いたいのは、この製品タイプはまさにOEMバイヤーが不快な質問をすべき場所だということだ：カムトラベルは？カムのトラベルは？塩水噴霧、埃、繰り返される閉鎖力の後に何が起こるのか？

また、キーシリンダーは、賃貸、オフィス、店舗、集合住宅などの出入管理を可能にします。しかし、シーリング性能は、クレセント・アクションがサッシを引き締め、ガスケットがその役割を果たせるかどうかにかかっている。.

空気漏れは謎ではない。

空気漏れの話。.

それらは通常、ミーティング・レール、ラッチ・サイド、ボトム・コーナー、ウェザーストリップ・ラインの、薄くてつまらない、ほとんど目に見えない不具合から始まる。そして居住者が隙間風を報告する。次にサービスが施工を非難する。そして購買がサプライヤーを非難する。そして誰もが、経年劣化したガスケットも風荷重もない机上サンプルでロックが承認されたことを忘れてしまう。.

ローレンス・バークレー国立研究所の論文 新設住宅用窓の空気漏れ その結果、テストした窓のうち40%が0.50cfm/lfcの基準を上回る空気漏れ特性を示し、60%がメーカー仕様を上回った。これは、カタログの謳い文句が甘く見えるような現場調査結果である。.

だから、「窓の鍵の密閉性」が鍵だけで空気を遮断しているような言い方はやめよう。そうではない。ロックは力の通り道なのだ。シールは通常、EPDM、TPE、シリコン、ブラシパイル、発泡スチロール、またはハイブリッドガスケットです。フレームはアルミ、塩ビ、木材、熱破壊アルミなど。サッシは撓むことがある。キーパーはドリフトすることがある。ガスケットは圧縮セットされることがある。クレセント・ロックはその真ん中に位置する。.

スライディング・システムの場合 引違い窓サッシロック フラッシュプル は、コンパクトな外観だけでなく、再現可能なアライメントとサッシ・コントロールによって判断されるべきである。見た目はすっきりしていても、ミーテイングレールの圧力を維持できないフラッシュボディは、見た目がきれいなだけの不満に過ぎない。.

クレセント・ロックの失敗例

私は「スムーズな操作」を単体の主張として信用しない。スムーズは正確を意味することもある。それはまた、関与不足を意味することもある。.

最初の故障ポイントはキーパーのかみ合わせの浅さである。クレセントがかろうじて引っかかる程度であれば、何気ない使用には耐えられるかもしれないが、風圧やプロファイルの動き、ガスケットの抵抗で引き込む力を失ってしまう。そうやって、引き違い窓のロックは飾り物になるのだ。.

2つ目の故障点は過圧縮だ。バイヤーは “タイト ”を求めるので、これは無視される。きつすぎるのは品質ではありません。圧縮が強すぎると、操作が難しくなったり、キーパーが曲がったり、ラッチが跳ねたり、ネジが緩んだり、ハンドルの感触がおかしいので窓を完全にロックしなくなったりします。.

3つ目の失敗は、公差の積み重ねです。6063-T5アルミニウム・プロファイル、60-100μmのパウダー・コーティング、EPDMガスケットのばらつき、ねじ穴のドリフト、キーパーの取り付け誤差は、すぐに積み重なる。プロトタイプではうまくいっていたロックも、製造工具、表面仕上げ、取り付けの現実が絡むと、厄介に感じることがある。.

だからこそ、チエルはより広範な ドア・窓金物システムガイド は、1つの部品の考え方よりも有用である。ハンドル、ヒンジ、ラッチ、ロック、ギアボックス、ローラー、リストリクター、キーパー、ファスナー、ウェザーストリップは、1つの操作アセンブリとして評価されるべきである。当たり前のことのように聞こえる。しかし、それがうまく行われることはめったにない。.

証拠は、ハードウェアはシールに取って代わるのではなく、シールをサポートしなければならないと言っている

エネルギーデータは悪用される可能性がある。.

クレセント・ロックだけでエネルギー代が15%、20%、30%削減できるなどと業者が主張するのを見たくはない。それはずさんなマーケティングだ。しかし、それとは正反対のいい加減な考えも否定します：「たかがロック、されどロック。“

どちらの立場も間違っている。.

OSTIが主催する連邦政府のケーススタディ。 Low-E改修の実証と教育プログラム は、アトランタ地域の古い一重窓の住宅10棟において、雨戸が住宅全体の空気漏れを平均17%、すなわち3.7ACH50減少させたと報告している。フィラデルフィアの集合住宅では、古い透明な雨戸を最新のLow-E雨戸に取り替えたところ、暖房エネルギー使用量が18%-22%削減され、冷房エネルギー使用量が9%削減され、アパートの平均空気漏れが10%削減された。.

PNNLラボ・ホームズが行った室内用Low-E雨戸の評価では、HVACエネルギーの実測値で以下の削減が見られた。 暖房シーズン8.1%、冷房シーズン4.2% このテストでは、雨戸が約74%の窓面積をカバーしていた。PNNLはまた、このテストでは、雨戸が家全体の漏れを著しく減少させることはなかった。.

最後の部分が重要だ。.

ベースラインの窓がすでにタイトな場合、新しい層はあまり漏れを減らさないかもしれない。ベースラインの窓が雨漏りしやすい場合、シーリングの改善はすぐに現れる。同じ理屈がクレセント錠の設計にも当てはまります。既存の不具合が、サッシの引き込み不良、キーパーのアライメントの弱さ、ウェザーストリップの接触不良、またはミーテングレールの圧力のずさんさである場合、錠は最も役に立ちます。.

より大規模なシステムについては、チエの記事（英語）を参照されたい。 マルチポイント・ロックがいかに気密性と安全性を高めるか ロックは圧力を管理する部品である。クレセント錠はマルチポイント・システムよりもシンプルですが、工学的原理は同じです。ガスケットは、サッシがガスケットに接触しなければ密閉できない。.

シーリングクレームを信じる前の仕様チェックリスト

私は、証拠を求めずに、密閉性の高い窓のラインにクレセント錠を承認することはないだろう。形容詞ではない。証明だ。.

以下は、OEMバイヤー、プロジェクト仕様担当者、窓ブランド担当者が使用するチェックリストである：

仕様に関する質問	窓のシーリング性能が重要な理由
クレセントカムの引き込み距離の測定値は？	ロックが実際にサッシをガスケットに引き込むかどうかを確認する。
推奨されるキーパー位置の許容誤差は？	設計が実際の設置のばらつきに耐えられるかどうかを示す
ロックは実際のサッシとガスケットでサイクルテストされましたか？	スタンドアロン・ロック・テストではガスケットの圧縮とフレームの動きを見逃す
ガスケットのエージング後に必要なハンドルの力は？	ハードなオペレーションがユーザーのコンプライアンス違反を生む
パウダーコーティングやアルマイトのバリエーションは、その後どうなるのですか？	仕上げの厚みでエンゲージ形状が変わる
スクリューが補強材や薄い壁面に食い込んでいないか？	キーパーの動きが再現性のある圧縮を破壊する
腐食にさらされた後、ロックはテストされますか？	沿岸の塩化物、結露、洗浄剤は摩擦を変化させます。
ユーザーは、明らかに完全なエンゲージメントを感じることができるか？	偽のロックはセキュリティと密閉性の両方を台無しにする

失敗したサンプルを見せろ。.

不合格サンプルのない業者は、真面目にテストをしていないか、有用な証拠を隠しているかのどちらかである。私は、曲がったキーパー、剥がれたネジ穴、摩耗したカム面、研磨されたコンタクトパッチ、ひび割れたコーティングを見てみたい。そこに真実がある。.

OEMやODMプログラムでは、チエの 製品カタログ とは、“近そうな ”部品を探すことではありません。それは、最終候補リストを作成し、大量承認の前に、図面レビュー、サンプル装着、ガスケット圧力チェック、製造公差レビューを経て、最終候補に残ったハードウェアを強制することである。.

密閉に最適な窓の鍵は、たいてい派手なものではない

密閉性の高い最高の窓用ロックは、必ずしも最も重いものでも、鍵付きのものでも、黒いものでも、最もドラマチックな商品写真のものでもありません。それは、サッシの位置合わせを繰り返し、密閉を十分に、しかし過剰に圧縮せず、サイクルの摩耗に耐え、腐食に強く、使用者に率直なフィードバックを与えるものである。.

それはつまらない。.

良かった。退屈な部品がブランドを守る.

クレセント・ロックは、サッシの剛性、キーパーの補強、ガスケットの材質、プロファイルの公差、ネジの保持力、仕上げの厚さ、施工者の行動など、シーリング・スタックの一部として判断する必要があります。アルミの引き違い窓では、キーパーが1mmずれるだけでも、ブラシパイルやコンプレッションガスケットとミーティングレールの接触方法が変わってしまいます。賃貸住宅では、ショールームのような滑らかさよりも、繰り返されるラフな操作の方が重要かもしれません。沿岸工事では、ロックの色よりも、304ステンレスのネジ、適切なコーティング、腐食試験の方が重要な場合がある。.

つまり、「ウェザーストリップが悪い」と非難される窓のシーリングの問題の多くは、実際にはガスケットのコスチュームを着たロック＆キーパーの問題なのだ。.

よくある質問

クレセント錠のデザインは、窓の密閉性能にどのような影響を与えますか？

クレセントロックのデザインは、サッシがフレームガスケットにどれだけしっかりと均等に引き込まれるかをコントロールすることで、窓のシーリング性能に影響します。これは、風、温度変化、繰り返しの操作のもとで、ミーティングレール、キーパー、ウェザーストリップラインの接触圧が変化するためです。より優れたカムとキーパーのデザインは、誤閉鎖、ガスケットとの不均一な接触、小さな漏水経路を減らします。.

実用的な観点から言えば、ロックは窓を閉めたままにするだけではありません。利用者が完全にロックすることを避けるほど操作を硬くすることなく、サッシを適切な圧縮ゾーンに入れなければならない。.

窓のサッシロックとは？

窓のサッシ・ロックは、可動サッシをフレームやミーティング・レールに固定する機械的なラッチで、その密閉性は、目に見える強度よりも、カムの動き、キーパーのアライメント、ネジの噛み合わせ、ガスケットのセット、そして使用者がどれだけ安定して完全に閉めるかに左右される。セキュリティー部品であると同時に位置決め部品でもある。.

引き違い窓の場合、サッシのロックによってミーティング・レールがきっちりと収まるか、わずかに開くかが決まることが多い。そのわずかな違いが、隙間風に対する不満になることがある。.

窓の空気漏れとは？

窓の空気漏れとは、窓ガラス製品の内部や周囲を通過する空気の動きを測定したもので、通常は1平方フィートあたり毎分3立方フィートの単位で示され、サッシ、ロック、キーパー、ガスケット、フレーム、または取り付け公差が安定した密閉性を保てない場合に上昇する。サッシ、ロック、キーパー、ガスケット、フレーム、取り付け公差が安定した密閉性を保てない場合に上昇する。.

空気漏れとUファクターを混同しないでください。Uファクターはアセンブリを通しての熱伝導を表し、空気漏れは隙間や不完全なシールを通しての空気の動きを測定します。.

密閉性の高い窓の鍵は？

密閉に最適な窓用ロックとは、サッシのタイプ、キーパーの形状、ガスケットの圧縮目標、フレームの材質、腐食暴露、サイクル寿命の要件にマッチしたロックであり、カタログの謳い文句に頼るのではなく、サンプルテストによってその性能を証明するものです。優れたロックはシールをサポートするものであり、シールに取って代わるものではありません。.

OEMを購入する場合、写真を見て注文するのではなく、実際のサッシの適合を確認する必要がある。ロック、キーパー、ガスケット、フレームは一緒に承認されなければならない。.

次のステップ写真からクレセントロックを承認するのを止める

白地に映えるからという理由でクレセント錠を選んではいけない。.

カムの移動は記録されており、キーパーの形状は実際の取り付けのばらつきに耐え、ネジは繰り返しの使用にも耐え、仕上げはフィット感を損なわず、ロックは窓が熱、ほこり、風、掃除、せっかちなユーザーの使用後もウェザーストリップの接触を維持するのに役立つ。.

引き違い窓、アルミ窓システム、賃貸住宅、店舗、OEM生産用にクレセント錠を指定する場合は、最終部品を承認する前に、図面、サンプル、サイクルテストデータ、腐食の証拠、サッシへの適合のフィードバックを要求してください。その後、実際のガスケットとプロファイルを使用してロックをテストする。.

それが窓の密閉性能を守る唯一の正直な方法なのだ。.
