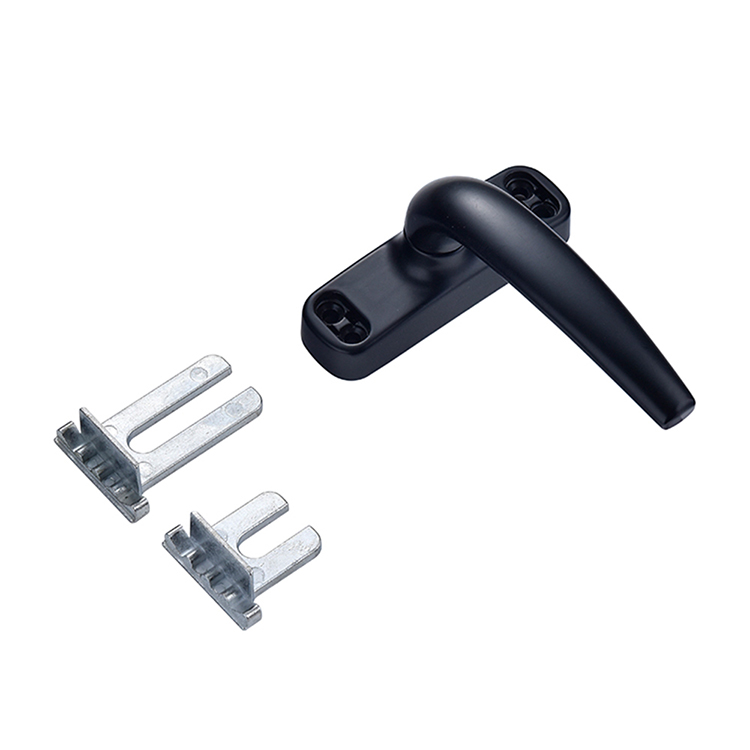

Uma maçaneta de janela pode parecer o componente mais simples do conjunto, mas o ângulo dessa alavanca controla uma cadeia mecânica que passa pelo eixo, pelo seguidor da caixa de engrenagens, pelos componentes de acionamento internos, pelas hastes da espagnolette, pelos cames, pelos roletes, pelos cogumelos, pelos acionadores de canto e, por vezes, por todo um circuito de ferragens de inclinação e rotação.
Então, por que é que as pessoas diagnosticam avarias na caixa de velocidades apenas observando a alavanca?
Acho que esse é um dos hábitos menos eficazes na resolução de problemas relacionados com o hardware do Windows.
O identificador é a entrada. O A caixa de velocidades da janela é a transmissão. E os pontos de bloqueio finais constituem a saída.
Se essas três fases não estiverem sincronizadas, a janela pode parecer fechada, embora o mecanismo esteja apenas parcialmente engatado. Pode dar a sensação de que está trancada, quando, na realidade, um rolo ainda não atingiu a sua posição de encaixe. Ou ainda, o utilizador pode continuar a aplicar força porque a maçaneta não atingiu o seu ponto de encaixe esperado.
É nessa última situação que começam a surgir os danos dispendiosos.
O que a caixa de velocidades do vidro faz, na realidade, quando se roda o manípulo
Num sistema de janela com espagnolette ou multiponto, ao rodar o puxador, normalmente gira-se um eixo ou outra interface de acionamento ligada a um seguidor no interior da caixa de engrenagens.
A caixa de velocidades converte essa entrada rotativa em movimento noutra parte do equipamento.
Dependendo do sistema, essa saída pode mudar:
Hastes de espagnolette
Câmaras de cogumelos
Cames de rolos
Disparar parafusos
Lances de canto
Mecanismos de articulação basculante e giratória
Componentes para elevação da faixa ou contra a utilização incorreta
Ao manobrar a alavanca, o movimento parece simples. No interior do mecanismo, porém, esse movimento angular tem de se transformar numa deslocação linear controlada.
A caixa de velocidades tem de deslocar as peças articuladas o suficiente para que cada elemento de bloqueio atinja a posição pretendida, mas não tanto que os componentes atinjam o fim de curso contra batentes, retentores ou limites internos da caixa de velocidades.
Essa relação é mais importante do que a aparência.
Uma alavanca com acabamento polido, mesmo que esteja ligada à caixa de velocidades errada, continua a ser um sistema errado.
O ângulo de rotação e o curso de saída não são especificações intercambiáveis
Esta é uma distinção importante.
Um fornecedor pode dizer-lhe que um manípulo gira 90° ou 180°. Isso significa que não indicar-lhe automaticamente quantos milímetros as hastes de bloqueio percorrem, qual a sequência seguida pelos pontos de bloqueio ou se a caixa de engrenagens é compatível com os acessórios da sua folha.
A questão de engenharia correta é:
O que faz a saída da caixa de velocidades ao longo dessa rotação?
No que diz respeito ao aprovisionamento profissional, gostaria de receber um desenho ou uma amostra física que confirmasse a interface do eixo ou do garfo, o ângulo de funcionamento, as posições de paragem, o curso de saída e os componentes de fixação antes de aprovar a produção. A CHIER’s Centro de downloads e desenhos técnicos é o ponto de partida mais sensato do que tentar deduzir essas relações a partir das fotografias dos produtos.

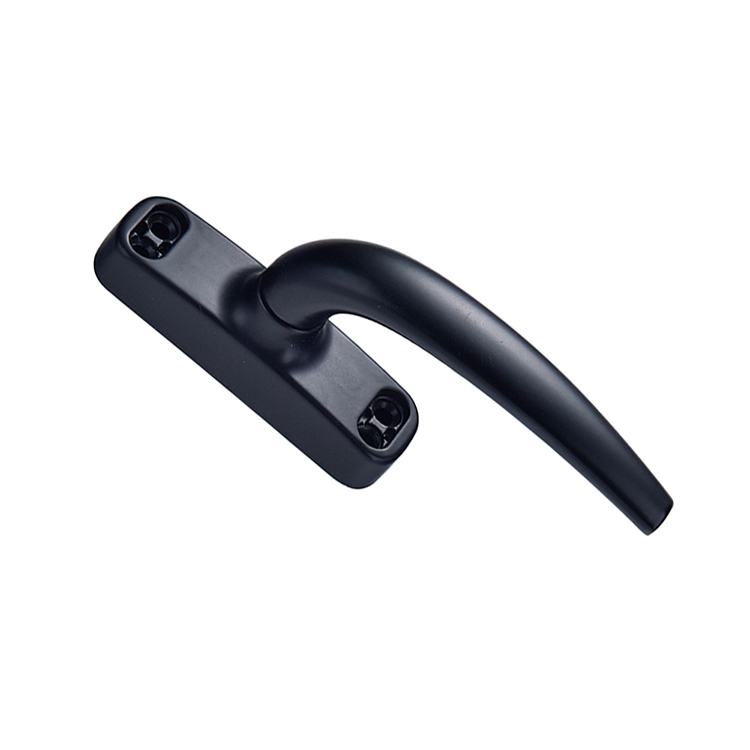

Como as posições do manípulo a 0°, 90° e 180° alteram o funcionamento da caixa de velocidades
Não existe nenhuma regra universal que determine que todas as janelas tenham de utilizar a mesma orientação absoluta do identificador.
Isso é importante.
Ainda assim, muitos sistemas comuns de espagnolette e de oscilação e rotação utilizam posições de funcionamento claramente separadas, muitas vezes com um ângulo de aproximadamente 90° entre si. Num sistema convencional de oscilação e rotação, por exemplo, a alavanca pode mover-se entre as posições de fechado, aberto por rotação e inclinado.
A sequência exata deve ser sempre confirmada para o sistema em questão.
Lógica típica da posição da alça
Posição de referência da alça
Estado mecânico típico
Ação típica da caixa de velocidades / do hardware
O que pode correr mal
Referência de 0° / alavanca para baixo
Desativado ou bloqueado em muitos sistemas
Os elementos de bloqueio encaixam-se no retentor e estabelece-se a compressão da folha
Uma rotação incompleta pode fazer com que as cames fiquem apenas parcialmente encaixadas
Cerca de 45°
Posição transitória, que normalmente não constitui um ponto de repouso pretendido
A caixa de velocidades e as bielas encontram-se entre estados finais definidos
Engate parcial, estado de bloqueio ambíguo, maior sensibilidade à carga
90° / alavanca na horizontal
Desbloqueado ou com abertura manual em muitos sistemas
As cames ou os pontos de bloqueio retraem-se o suficiente para libertar a folha
Um deslocamento incorreto pode fazer com que um ou mais pontos fiquem a arrastar-se
Encravamento a 90°
Posição de feedback positivo dos utilizadores
O mecanismo da pega ou os acessórios mantêm um ângulo de funcionamento definido
Um encaixe fraco pode tornar o estado de funcionamento pouco claro
180° / alavanca para cima
Posição de inclinação em muitos sistemas de abertura por inclinação e rotação
O mecanismo passa do modo de rotação para o modo de inclinação através de componentes de canto e em tesoura interligados
Uma sequência incorreta pode provocar um manuseamento incorreto ou o acionamento parcial do modo
Esses ângulos são valores de referência, não promessas.
Quem estiver a definir um sistema OEM deve verificar o diagrama de movimento real, em vez de copiar estes valores para um desenho sem os analisar.

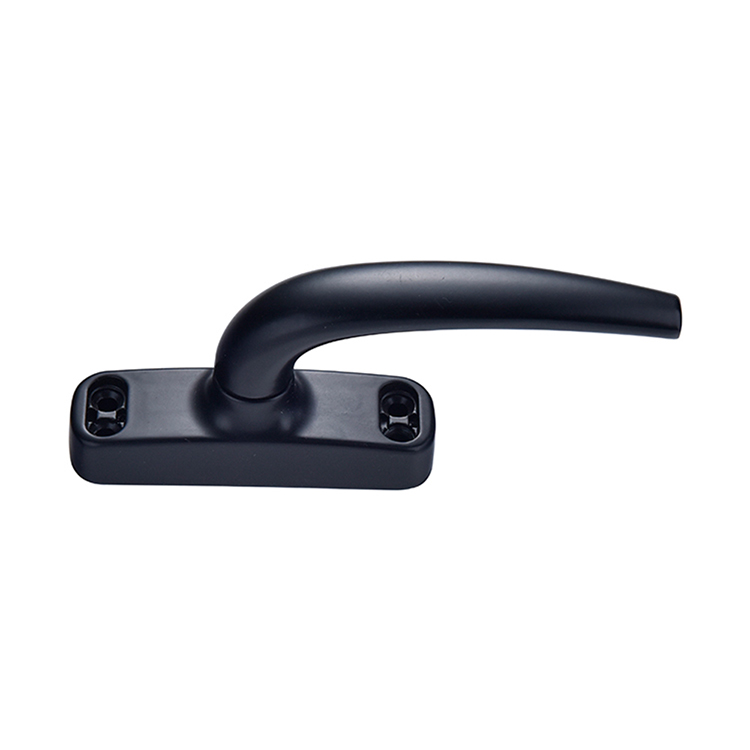

As posições de encaixe são mais do que um clique gratificante
As pessoas subestimam os encaixes porque os consideram uma característica ergonómica.
Não são apenas ergonómicas.
Um ponto de retenção é uma posição definida em que a alavanca oferece resistência tátil ou retenção positiva, ajudando o operador a perceber que o mecanismo atingiu o estado pretendido.
Isso pode ser criado na própria pega ou noutra parte do projeto do hardware.
E esta distinção é importante: O encaixe da alavanca e a posição final da caixa de velocidades estão relacionados, mas não são automaticamente a mesma coisa.
Um bom mecanismo de retenção indica ao utilizador quando deve parar
Suponha que o hardware tenha sido concebido com base numa posição desbloqueada de 90°.
O utilizador gira a alavanca.
A resistência aumenta ligeiramente.
A alavanca fica na posição horizontal.
Clique.
Essa reflexão diz o seguinte: trata-se de uma posição, não apenas de um ângulo encontrado no caminho para outro lugar.
Sem um feedback claro, os utilizadores tendem a fazer uma de duas coisas: desistir cedo ou ir longe demais.
Nenhuma das duas opções é desejável.
A atual situação da BSI BS EN 13126-3:2023 aborda especificamente os requisitos e os ensaios relativos à durabilidade, resistência, segurança e funcionalidade das maçanetas utilizadas principalmente com ferragens do tipo «Tilt-and-Turn», «Tilt-First» e «Turn-Only». Trata-se de um lembrete útil de que o comportamento das maçanetas é uma questão de desempenho e não uma especificação meramente estética. Consulte o âmbito da norma BS EN 13126-3:2023 da BSI.
Um retentor não consegue resolver um mau funcionamento da caixa de velocidades
É aqui que as especificações dão errado.
Um clique forte a 90° não significa necessariamente que a caixa de engrenagens da espagnolette tenha atingido o curso máximo.
O identificador pode estar correto quando:
O encaixe do fuso é inadequado
A caixa de velocidades tem uma geometria de transmissão incorreta
O curso da haste está incorreto
Um lançamento de canto está desalinhado
Uma câmara de cogumelos contacta o seu responsável demasiado cedo
A faixa caiu
A junta está a gerar uma resistência à compressão excessiva
Um ponto de bloqueio é vinculativo
O clique pode parecer perfeito.
A fechadura ainda pode estar avariada.
A rotação parcial da alça é o modo de falha que os compradores devem levar mais a sério
O compromisso a meio é horrível.
Se uma alavanca for habitualmente deixada entre as posições de retenção previstas, a caixa de velocidades também pode permanecer entre os seus estados de funcionamento previstos.
O resultado depende do mecanismo, mas o hardware parcialmente deslocado pode fazer com que as cames ou as bielas não fiquem nem totalmente soltas nem totalmente encaixadas.
Agora feche a folha da janela.
O utilizador sente resistência.
Em vez de investigarem o assunto, insistem ainda mais.
Esse binário adicional é transmitido através do eixo para a caixa de velocidades.
E, de repente, o que começou por ser um problema de alinhamento transforma-se num mecanismo avariado.
Por que razão forçar a alavanca é um método de diagnóstico tão inadequado
A minha regra é simples: Se, de repente, for necessário aplicar uma força consideravelmente maior para manobrar a maçaneta de uma janela, não utilize a mão mais forte como ferramenta de reparação.
Teste o sistema.
Utilize o mecanismo com a folha aberta, de forma a que os pontos de bloqueio não encaixem nos encaixes da moldura.
Se o funcionamento for suave quando a janela está aberta, mas difícil quando a folha está fechada, eu verificaria a posição da folha, o alinhamento do encaixe, a compressão da junta, o estado das dobradiças e a geometria da moldura antes de culpar a caixa de engrenagens.
A CHIER aplica a mesma lógica de diagnóstico geral ao comparar avarias na caixa de engrenagens com problemas mais amplos do sistema de fecho: a resistência que surge principalmente quando a folha ou a porta entra na moldura aponta fortemente para uma carga do lado da moldura, em vez de uma avaria automática da caixa de engrenagens central.
Mas se a caixa de velocidades continuar a funcionar de forma irregular, a saltar, a encravar, a perder movimento ou a não completar o seu curso quando não está sob carga, o desgaste interno torna-se uma causa muito mais provável.
A diferença entre o mecanismo da espagnolette e o da caixa de engrenagens de abertura basculante e giratória
Nem todas as caixas de engrenagens das janelas desempenham a mesma função.
Isso parece óbvio.
Os erros na contratação pública sugerem o contrário.
Funcionamento da caixa de engrenagens da espagnolette
Uma caixa de engrenagens de espagnolette convencional transforma, essencialmente, a rotação do puxador num movimento longitudinal da tira ou das hastes de fecho.
Essas hastes movem os elementos de bloqueio para dentro e para fora dos seus encaixes.
O sistema é relativamente simples do ponto de vista conceptual:
Pega → eixo → caixa de velocidades → movimento linear da haste → cames → retentores
Mas a geometria ainda tem de corresponder.
Uma distância de acionamento incorreta pode significar um engate insuficiente numa extremidade ou um curso mecânico excessivo na outra.
Se estiver a comparar famílias de fechaduras em vez de componentes individuais, a CHIER’s gama de fechaduras para janelas e portas fornece um contexto útil sobre as diferentes interfaces de bloqueio, em vez de tratar cada caso específico como se fosse intercambiável.
Funcionamento basculante e giratório
Os mecanismos de abertura basculante e giratória acrescentam mais uma camada.
Agora, a maçaneta não serve apenas para bloquear ou desbloquear a porta.
Pode tratar-se de uma escolha entre diferentes funções da folha.
Numa sequência de funcionamento normal:
Alavanca para baixo: fechado
Alavanca horizontal: abrir por rotação
Alavanca para cima: inclinar
Os sistemas que dão prioridade à inclinação podem utilizar uma sequência diferente.
É por isso que não gosto de fichas técnicas que se limitam a indicar “pega de 180°” sem qualquer diagrama funcional.
Isso não me diz quase nada.
O mecanismo deve coordenar os pontos de bloqueio, os acionamentos dos cantos, os componentes de inclinação, os suportes em tesoura e os dispositivos anti-manuseamento incorreto à medida que a pega muda de posição.
Um sistema bem concebido altera o seu estado de forma deliberada.
Um que não esteja bem ajustado muda de estado de forma ambígua.
Por que razão as posições intermédias podem causar um desgaste desproporcional
O desgaste nem sempre é causado por milhares de ciclos de funcionamento normais.
Por vezes, os acontecimentos prejudiciais são os que se desviam do normal.
Considere um came de bloqueio que deve sair do seu encaixe antes de a folha se mover.
Se a rotação insuficiente da maçaneta deixar esse came parcialmente estendido, a abertura da folha pode provocar o atrito entre peças metálicas.
Repete isso 20 vezes.
Depois, 200.
Os danos não surgem necessariamente no local onde o utilizador os sente.
Pode ver:
Bordas polidas nos fechos
Revestimentos arranhados
Cames deformados
Folga excessiva no fuso
Aumentar o binário do punho
Movimento perdido antes de as hastes se moverem
Uma alavanca que já não chega ao seu ponto de encaixe
Os dentes das engrenagens ou os componentes de acionamento acabam por avariar-se
O sintoma visível surge mais tarde.
É por isso que O processo de controlo de qualidade e de ensaio da CHIER é mais importante para mim do que uma demonstração num showroom. Uma amostra não deve limitar-se a rodar suavemente na mão de alguém; deve ser avaliada como parte da interface e do sistema operativo a que se destina.
Os dados de segurança fazem com que o estado fiável das janelas seja mais do que um simples pormenor mecânico
Não diria que todos os acidentes com janelas têm alguma coisa a ver com a caixa de velocidades. Isso seria irresponsável.
No entanto, a correta colocação dos acessórios de hardware é importante, uma vez que as janelas são elementos de construção relacionados com a segurança.
A 7 de abril de 2026, a Comissão de Segurança dos Produtos de Consumo dos EUA informou que se estima que Em 2024, 5 600 crianças com 12 anos ou menos foram atendidas nos serviços de urgência dos EUA após terem caído de janelas, com cerca de um em cada três necessita de hospitalização. A CPSC também comunicou que pelo menos 25 mortes entre 2021 e 2023 entre crianças com 12 anos ou menos, devido a quedas de janelas. Leia os dados da Semana da Segurança nas Janelas da CPSC.
Esses números não são estatísticas sobre caixas de velocidades avariadas.
São a prova de que o estado físico de uma janela que se abre pode ter consequências graves.
As orientações do Reino Unido tornam a questão ainda mais concreta. A Health and Safety Executive afirma que, nos casos em que pessoas vulneráveis enfrentam um risco de queda em instalações de cuidados de saúde e assistência social, o acesso às aberturas de janelas relevantes deve ser restringido a 100 mm ou menos, e o restritor deve exigir uma ferramenta especial ou uma chave para ser desengatado. Consulte as orientações da HSE sobre quedas de janelas.
E há um incidente real por trás de parte dessa atenção regulatória. Um alerta do Ministério da Saúde e da Assistência Social do Reino Unido publicado em 28 de janeiro de 2013 registou a morte de um doente na sequência de uma queda de uma janela do segundo andar do hospital e alertou para o facto de os restritores poderem ser forçados para além do limite previsto 100 mm limitação. Leia o documento EFA/2013/002 no site GOV.UK.
Mais uma vez, tratava-se de uma caixa de restritor, não de uma caixa de engrenagens de espagnolette.
Mas a lição de engenharia é relevante: A posição definida da janela tem de existir mecanicamente, e não apenas visualmente.
O que eu verificaria antes de aprovar uma combinação de manípulo e caixa de velocidades
Não aprovaria essa combinação, porque ambos os componentes utilizam o mesmo eixo.
Essa é apenas uma interface.
No caso de um projeto de OEM, de substituição ou de fabrico de sistemas, eu documentaria:
Ângulo de manobra da alavanca
Posições de retenção obrigatórias
Binário de retenção ou comportamento tátil
Dimensões do eixo ou do garfo
Profundidade de encaixe do fuso
Orientação do seguidor da caixa de velocidades
Intervalo de rotação de entrada
Curso de saída da caixa de velocidades
Sentido do movimento da haste
Posições iniciais dos pontos de bloqueio
Posições finais dos pontos de bloqueio
Geometria do anel de retenção
Compressão necessária da junta
Espaço livre da faixa
Sequência do modo de inclinação/rotação, quando aplicável
Comportamento contra o manuseamento incorreto
Força de funcionamento com e sem carga
Comportamento nos limites finais
Requisitos do teste de durabilidade
Normas de mercado aplicáveis e resultados de ensaios
Essa é a especificação.
“Puxador preto, rotação de 90 graus, compatível com uPVC” não é uma especificação.
No que diz respeito aos sistemas personalizados, a CHIER’s Processo de desenvolvimento de ferragens para janelas OEM/ODM baseia-se na confirmação da geometria do perfil, das interfaces do fuso ou do garfo, da função operacional, dos componentes de fixação, dos desenhos, das amostras e dos critérios de aprovação antes do início da produção em série.
Essa é a ordem correta.
Primeiro, a interface. A conclusão fica para depois.
Como diagnosticar uma caixa de velocidades de janela que não atinge a sua posição de encaixe
O facto de uma alavanca não conseguir atingir 0°, 90° ou 180° não significa automaticamente que a alavanca esteja com defeito.
Analise o percurso da carga.
1. Teste a maçaneta com a folha aberta
Se a maçaneta funcionar normalmente em todas as posições com a folha aberta, mas ficar encravada após o fecho, é necessário verificar a articulação do lado da moldura.
Verifica os guardiões.
Verifique a descida da folha.
Verifique a compressão da junta.
Não encomende ainda uma caixa de velocidades.
2. Preste atenção a todos os pontos de bloqueio
Gire a manivela lentamente e observe as cames, os cogumelos, as hastes ou os parafusos.
Devem agir de forma coordenada e repetível.
Um ponto a favor de parar mais cedo é a evidência.
Usa-o.
3. Observe separadamente o encaixe da pega
Desligar a pega, sempre que for adequado e seguro, pode ajudar a determinar se o mau encaixe se deve ao mecanismo da pega ou a uma resistência a jusante.
Um encaixe firme com o punho removido, mas um mau posicionamento quando montado, aponta para um problema que vai além de uma mera questão estética do punho.
4. Verificar o encaixe do fuso
Um envolvimento insuficiente pode resultar em movimentos em vão.
A escolha da secção errada do eixo pode impedir o funcionamento correto do acionamento.
Um eixo excessivamente comprido ou mal encaixado também pode causar problemas de montagem.
Mede-o.
5. Verificar o movimento da caixa de velocidades sem carga no quadro
Se o design do hardware o permitir, isole a caixa de velocidades e a tira associada da resistência do retentor.
Rangidos, encravamentos, movimentos intermitentes, ruídos de estalido ou folga evidente durante o funcionamento sem carga merecem uma investigação mais aprofundada.
6. Deixa de forçar a situação
Este é o passo mais barato.
E, por alguma razão, é isso que acaba por ser ignorado na maioria das vezes.
FAQs
Como funciona uma caixa de engrenagens de janela?
Uma caixa de engrenagens para janelas é a transmissão central que converte o movimento rotativo da maçaneta e do eixo num movimento controlado das hastes da espagnolette, cames, ganchos ou outros elementos de fecho, de modo que a posição angular da maçaneta determina a distância que esses componentes ligados percorrem e o estado de funcionamento pretendido que a folha atinge.
Num sistema básico de espagnolette, a relação é principalmente rotativa-linear. Nos mecanismos de inclinação e rotação, essa mesma ação também pode coordenar vários modos de funcionamento. A caixa de engrenagens tem, portanto, de se adaptar à rotação do puxador, à interface do eixo, ao curso de saída, à tira de bloqueio e à disposição dos retentores.
O que são as posições de encaixe do manípulo da janela?
As posições de retenção da alavanca da janela são pontos de paragem táteis definidos que ajudam o utilizador a colocar a alavanca nos estados de funcionamento pretendidos, frequentemente em intervalos de aproximadamente 90 graus, reduzindo a probabilidade de deixar a caixa de velocidades entre posições funcionais em que as cames, as hastes ou os componentes de seleção de modo possam, de outra forma, permanecer apenas parcialmente engatados.
Um encaixe não prova necessariamente que a caixa de velocidades tenha completado o curso de saída necessário. Isso deve ser validado como um todo. Se a alavanca atingir o seu clique antes de o mecanismo atingir o engate total, os componentes estão incompatíveis ou mal ajustados.
Parar o manípulo de uma janela a meio do percurso pode danificar a caixa de velocidades?
Parar o manípulo da janela a meio do curso pode contribuir para danos na caixa de engrenagens ou no sistema de fecho, uma vez que a posição intermédia deixa as cames, as hastes ou outros componentes parcialmente engatados e, se a folha for então aberta, fechada ou forçada contra os seus batentes, transfere uma resistência anormal de volta através do eixo para a caixa de engrenagens.
Uma meia-posição acidental não danifica automaticamente um mecanismo. O que constitui uma preocupação maior é o encaixe parcial repetido. Inspecione o sistema se a alavanca parar regularmente entre os pontos de encaixe ou se for necessária uma força anormal para atingir a sua posição final.
O facto de a maçaneta de uma janela de uPVC estar dura significa que a caixa de engrenagens está avariada?
O facto de uma maçaneta de janela em uPVC estar dura não significa automaticamente que a caixa de engrenagens esteja avariada, uma vez que a queda do caixilho, o desalinhamento do encaixe, a compressão excessiva da junta, o encaixe incorreto do eixo, os pontos de bloqueio danificados, o movimento das dobradiças ou a deformação da moldura podem, todos eles, aumentar a resistência ao manuseamento e fazer com que uma caixa de engrenagens em bom estado pareça defeituosa ao manusear a maçaneta.
Aceda ao mecanismo com a folha aberta. Se ficar significativamente mais fácil, é mais provável que o problema esteja no alinhamento. Se continuar a funcionar com dificuldade ou de forma incompleta sem a pressão do retentor, a caixa de engrenagens ou os componentes de fecho associados devem ser inspecionados mais detalhadamente.
Que posições de manípulo são utilizadas nas janelas basculantes e giratórias?
As posições do puxador de uma janela basculante e giratória correspondem a comandos de funcionamento distintos que, normalmente, correspondem às funções de fecho, abertura por rotação e basculamento, geralmente distribuídas por ângulos de aproximadamente 0°, 90° e 180° de movimento, embora a orientação e a sequência exatas dependam do tipo de ferragens: convencionais de oscilação e rotação, «oscilação primeiro», específicas para cada lado ou específicas do fabricante.
Não defina o sistema apenas com base nesses três ângulos. Verifique o diagrama de funcionamento do fabricante, o curso da caixa de velocidades, a relação entre os eixos de direção, a sequência dos suportes em tesoura, a função anti-manobra incorreta e as posições de retenção necessárias.
Como é que escolho a caixa de engrenagens adequada para uma maçaneta?
A caixa de engrenagens adequada para uma janela é aquela cujo eixo ou interface de acionamento, sentido de rotação, ângulo de entrada, curso de saída, dimensões de montagem, ligação da tira de bloqueio, sequência de funcionamento e ferragens previstas para a folha correspondam à maçaneta e ao sistema da janela, e não aquela selecionada simplesmente porque as dimensões da caixa ou o eixo quadrado parecem semelhantes.
No caso de trabalhos de substituição, registe as marcações e dimensões existentes antes de efetuar a encomenda. No caso de programas de produção, compare os desenhos técnicos e verifique o mecanismo no perfil real. O Centro de Recursos Técnicos da CHIER pode ser utilizado para solicitar desenhos específicos do modelo e informações sobre compatibilidade.
O seu próximo passo: testar todo o sistema, desde a alavanca até à caixa de velocidades
Não se deve avaliar o funcionamento de um puxador de janela girando-o sobre uma secretária.
Instale-o no perfil pretendido.
Ligue a caixa de velocidades propriamente dita.
Execute cada posição de retenção.
Meça o curso de bloqueio resultante.
Em seguida, repita o teste com a folha encaixada nos seus encaixes reais e com a junta comprimida.
